Установка штатной системы охлаждения бардачка
Для составления фотоотчета использованы фото -=ZYGARD=- и Shark
Итак по порядку:
1. Коды деталей, которые потребуются для установки охлаждения/подогрева бардачка:
- Патрубок (воздуховод): 7830A145
- Вентиль: 8006A087
- Винт 4х12 с широкой шляпкой: MB409437
(не обязательно использовать оригинал, вполне подойдет любой похожий)
2. Разборка:

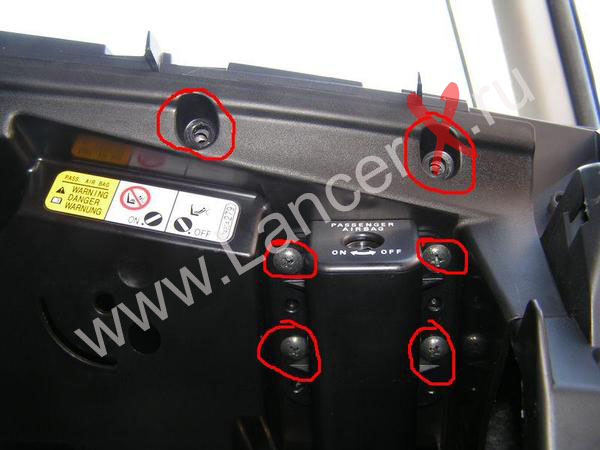

Снимаем бардачок (см. фотоотчет по замене салонного фильтра). Откручиваем замок пассажирской подушки безопасности (если он имеется, то закреплен 3-мя винтами к крышке над брдачком). Откручиваем 4 винта, крепящие крышку над бардачком, затем вытаскиваем пистон в центре этой крышки (он направлен в сторону моторного щита). Вынимаем крышку, отсоединив от нее жгут проводки (крепится клипсой к крышке).
3. Установка:

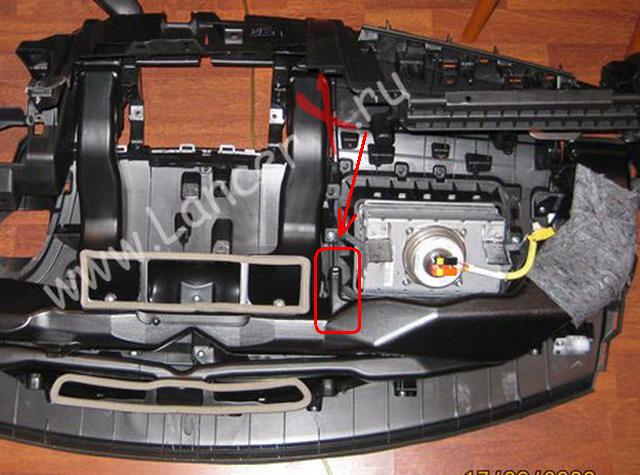

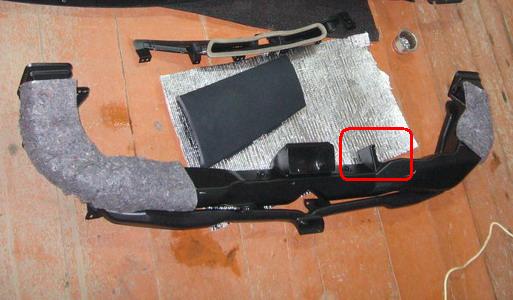

Между подушкой безопасности и блоком печки находим вверху заглушенный небольшой фланец, который является отростком центрального воздуховода. Для наглядности его местоположения приведу пару фоток того, как он выглядит:
Прорезаем прямоугольное отверстие в этом фланце и надеваем на него дополнительный воздуховод, который пойдет к бардачку...

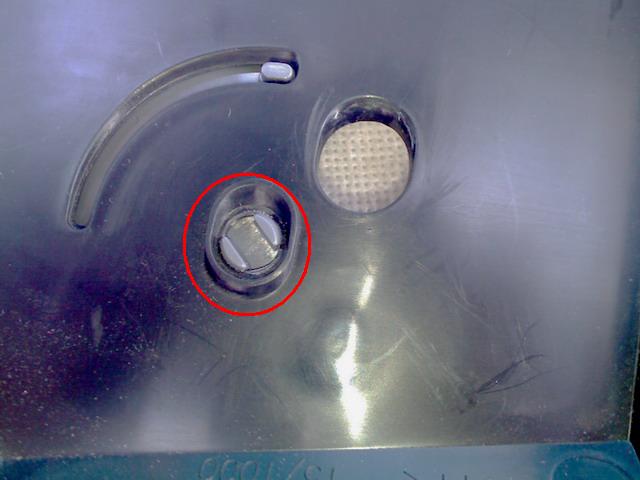

Крепим вентиль на крышку, просто защелкнув его ножки в центре крышки...

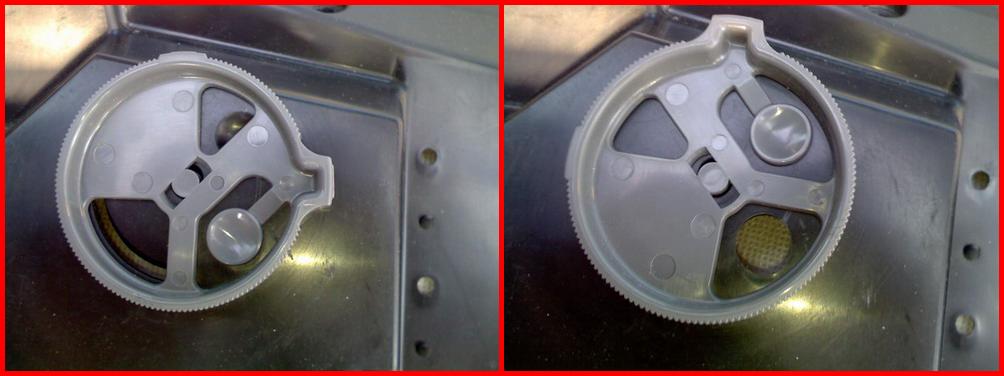

Вентиль имеет всего 2 положения: открыт/закрыт (оба положения приведены на фото)...
Закрепляем винтом патрубок воздуховода бардачка и вставляем крышку бардачка на место - отверстие на крышке бардачка должно совпасть со вторым отверстием патрубка. Установка завершена.
ПРИМЕЧАНИЕ:

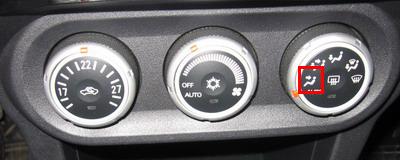

Подача воздуха в бардачок напрямую зависит от положения обдува, направленного на центральные воздуховоды торпеды...
Для наиболее эффективного охлаждения рекомендуется выбрать данныое направление обдува, установить минимальную температуру и перекрыть все дефлекторы воздуховодов на торпеде и открыть вентиль бардачка, тогда весь поток воздуха будет направлен непосредственно к бардачку.
